耙式濃密機有哪幾種類型
發布時間：2019/3/25 17:05:04 點擊次數：2395
耙式濃密機是選礦廠常見的濃縮設備。按其傳動方式不同，分為中心傳動和周邊傳動兩種類型。我國生產的濃密機直徑為24米以下的是中心傳動式；直徑為24米以上的是同邊傳動式濃密機。由于耙架剛性較大，所以其直徑可以做得大些，國內最大的為φ100米。下面濃縮機廠家——安徽盛世小編就給大家介紹一下這兩種類型。
一、中心傳動耙式濃密機。
它由濃密池7、耙架5、傳動裝置2、耙架提升裝置3、受料筒4、卸料裝置9等組成。圓柱形濃密池7用水泥或鋼板做成，池底是平的或略帶圓錐形。在池壁的上緣有排除溢流的環形溢流槽6，需要濃縮的礦漿沿著桁架上的給料槽流入池的正中心的受料筒4，受料筒下部浸沒在濃密池澄清面之下。在濃密池的正中央安有一根豎軸8，軸的末端固定有一個十字形耙架5，耙架的下面裝有刮板。耙架與水平面成8°～15°。豎軸由電機經過蝸桿減速器傳動。濃縮了的物料由耙架刮板刮入池中心的卸料裝置9排出，澄清溢流水從池上部溢流槽6溢出。
在濃密機過負荷工作時，為了防止十字形耙架被扭彎，耙架提升裝置3可以調節耙架的高度，并且還裝有過載訊號。

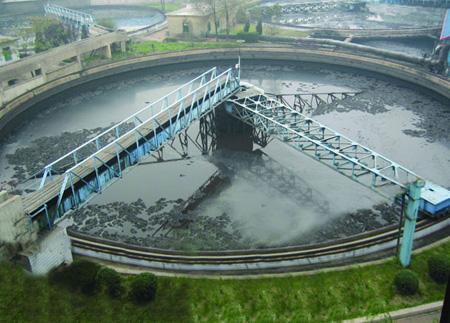

二、周邊傳動式濃密機。
它有一個鋼筋混凝土建造的圓柱形濃密池，其中央有一個鋼筋凝泥土柱1以代替耙軸，帶有耙葉的金屬桁架2的一端支架在柱1的環形支座上，而另一端的平臺5上裝有一牽引機(傳動裝置)6，支持在沿池壁的上緣敷設的環池軌道4上，牽引機由電機經過減速器帶動在環池軌道4上運動。
礦漿沿著固定在橋架7上的進料槽8進入濃密機，濃縮后的物料經耙葉自周邊進入中央漏斗下面的錐形部分，再經砂泵送走。
以上就是關于耙式濃密機的類型內容介紹，我國的一些大型選礦廠多采用邊傳動式濃密機。濃密機的主要優點是構造簡單，操作方便，耗電較少，技術經濟指標較高。主要缺點是占地面積大，并且不適宜于0.3毫米的粗粒物料。
